武强中鑫气动闪光对焊机、焊接机

UN2系碰焊机技术数据
项目 数据 型号
单位
UN2-25
UN2-75
UN2-100
UN2-150
额定容量
KVA（千伏安）
25
75
100
150
初级电压
V（伏）
380
380
380
380
负载持续率
％（百分数）
20
20
20
20
次级电压调节范围
V（伏）
3.28-5.13
4.30-7.30
4.50-7.60
5.13-10.26
次级电压调节级数
级
8
8
8
8
额定调节级数
级
7
7
7
7
最大顶锻力
KN（千牛顿）
10
30
40
50
钳口最大距离
mm（毫米）
35
90
90
90
低碳钢额定焊接截面
mm2（平方毫米）
260
500
800
950
低碳钢额定焊接直径
mm（毫米）
φ18
φ25
φ32
φ34
低碳钢最大焊接截面
mm2（平方毫米）
300
600
950
950-1050
低碳钢最大焊接直径
mm（毫米）
φ20
φ27
φ34
φ36
焊接生产率
次/小时
150
100-140
90-140
80-120
冷却水消耗量
升/小时
400
1600
1600
1600
毛重
kg（公斤）
310
400
425
475
外形
尺寸
长
mm（毫米）
600
850
850
850
宽
mm（毫米）
480
620
620
620
高
mm（毫米）
1080
1220
1220
1270
　

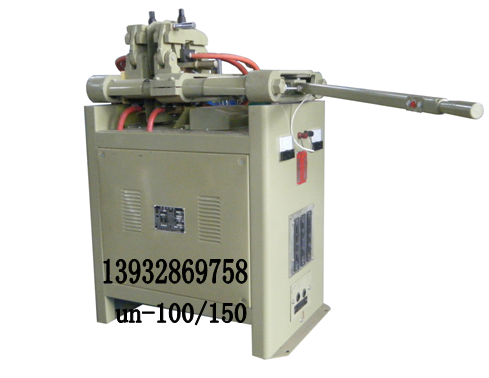

三、快速开合式碰焊机结构概述
    本系列焊机主要由焊接变压器、固定电极、移动电极、送料机构（加压机构）、水冷却系统及控制系统组成。
    左右两电极分别通过多层铜箔与焊接变压器次级线圈的导体连接，焊接变压器的次级线圈采用循环水冷却。在电极的两侧及下方均有防护板，以免熔化金属溅入变压器及开关中。
    1、送料机构：送料机构能完成焊接中所需要的熔化及挤压过程，它主要包括操纵杆、移动支架、固定支架、调整螺丝等。当将操纵杆在两极限位置中移动时可获得电极的最大工作行程。
    2、电器控制：按下按扭，此时接通继电器，使交流接触器通电吸合。于是焊接变压器接通，移动操纵杆，可实施阻焊或闪光焊。当焊件因塑性变形而缩短达到规定的熔化量时，调整螺丝触动行程开关使电源自动切断。控制电源由次级电压为36伏的控制变压器供电，以保证操作者的人身安全。

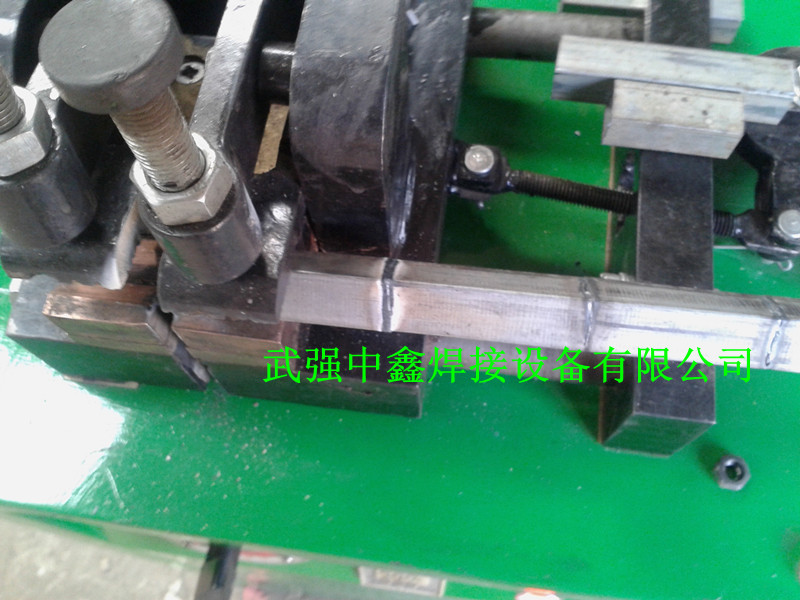

    3、钳口（电极）：左右电极座上装有下钳口、压紧手柄、压紧丝杆、快速开合挂钩，用以上下锁臂锁紧。钳口下方由两楔形块组成，用以调节所需的钳口高度。楔形块的两侧由护板盖住。
